如何給不銹鋼配電箱里的電路布局？告訴你操作步驟
發布時間：2022-12-08 09:32:22 作者：行業大咖秀 點擊：2081
我們打開不銹鋼配電箱，首先映入眼簾的就是各種儀器和電線。如何安裝讓它們有序高效的工作這是很重要的。那么，不銹鋼配電箱里的電路如何布局呢？告訴你詳細操作步驟：
一、為保證配電箱內所有設備良好接地，采用短粗接地線連接到公共接地點或接地母線。任何連接到變頻器的控制設備都要用它接地，接地也要用短粗的電線。
二、信號線只從一側進入配電箱，信號線屏蔽層兩端接地。避免使用長電纜?？刂齐娎|采用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽雙絞線。雙屏蔽雙絞線或單屏蔽雙絞線可用于數字信號線。模擬信號和數字信號的傳輸電纜應分開屏蔽和布線。在屏蔽電纜進入配電箱的位置，外屏蔽部分和配電箱的面板應連接到一個大的金屬臺上。
三、電機電纜應獨立于其他電纜敷設，其距離為500 mm..同時，應避免電機電纜與其他電纜長距離平行敷設。如果控制電纜和電源電纜交叉，它們應該盡可能成90度角交叉。同時，配電箱的電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。
四、電源組件和配電箱控制組件必須分開安裝。變頻器及相關濾波器的金屬外殼應接入低電阻的配電箱，以減少高頻瞬時電流的沖擊。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬臺上。
關于不銹鋼配電箱的電路布局還有很多注意事項，不懂的千萬不要親自動手操作，必須由專業人員來操作。更多不銹鋼配電箱知識請關注電氣http://m.daveluo.com/static/upload/image/2022-12-08/1a4947d4528dd6221435cd9b6277190b.jpg。浙江電氣有限公司經營多種配電箱，是配電箱的專業生產廠家，接受定制非標配電箱。公司專業生產高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。歡迎廣大客戶前來工廠實地考察，電氣服務：：1。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
一、為保證配電箱內所有設備良好接地，采用短粗接地線連接到公共接地點或接地母線。任何連接到變頻器的控制設備都要用它接地，接地也要用短粗的電線。
二、信號線只從一側進入配電箱，信號線屏蔽層兩端接地。避免使用長電纜?？刂齐娎|采用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽雙絞線。雙屏蔽雙絞線或單屏蔽雙絞線可用于數字信號線。模擬信號和數字信號的傳輸電纜應分開屏蔽和布線。在屏蔽電纜進入配電箱的位置，外屏蔽部分和配電箱的面板應連接到一個大的金屬臺上。
三、電機電纜應獨立于其他電纜敷設，其距離為500 mm..同時，應避免電機電纜與其他電纜長距離平行敷設。如果控制電纜和電源電纜交叉，它們應該盡可能成90度角交叉。同時，配電箱的電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。
四、電源組件和配電箱控制組件必須分開安裝。變頻器及相關濾波器的金屬外殼應接入低電阻的配電箱，以減少高頻瞬時電流的沖擊。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬臺上。
關于不銹鋼配電箱的電路布局還有很多注意事項，不懂的千萬不要親自動手操作，必須由專業人員來操作。更多不銹鋼配電箱知識請關注電氣http://m.daveluo.com/static/upload/image/2022-12-08/1a4947d4528dd6221435cd9b6277190b.jpg。浙江電氣有限公司經營多種配電箱，是配電箱的專業生產廠家，接受定制非標配電箱。公司專業生產高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。歡迎廣大客戶前來工廠實地考察，電氣服務：：1。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
熱門推薦
相關推薦
C-Flex Bearing Co. Inc. 聯軸器 軸承 撓性軸承 撓性聯軸器 撓性樞軸 樞軸軸承 撓性件 金屬撓性件 塑料聯軸器 工業聯軸器 圓柱軸承… 滾柱軸承 集成光學元件 微型定位器 運動（汽車配件軸承）
C-Flex Bearing Co. Inc.專業生產： 聯軸器；軸承；撓性軸承；撓性聯軸器；撓性樞軸；樞軸軸承；撓性件；金屬撓性件；塑料聯軸器；工業聯軸器；圓柱軸承…；滾柱軸承；集成光學元件；微型定位器；運動控制器；定位…...
食品真空包裝機工作流程
食品真空包裝機適用于食品、水產、化工原料、電子元件、精密零件等產品的真空封口包裝。...

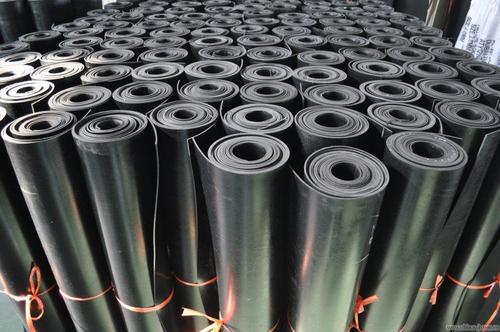

三元乙丙橡膠板規格性能
